Nowa wersja VVD już w sprzedaży

• EN13445: 2014 Numer 5: 2018
• EN13445: 2014 Numer 5: 2018 + A3
• PD5500: 2018 + A1: 2018
• AD2000: 2018

CO NOWEGO W Visual Vessel Design?

Producent oprogramowania zaktualizował biblioteki materiałów, które dodatkowo zostały rozszerzone i zaktualizowane, aby były zgodne z najnowszą wersją norm materiałowych. W EN13445: 2014 Numer 5: 2018 + A5 usunięto współczynnik redukcji materiału o 0,9-krotności nominalnego naprężenia obliczeniowego dla zbiorników zaprojektowanych w grupie badań 4 (TestGroup4).

Dodano nową opcję włączenia obciążeń termicznych do analizy zmęczeniowej zgodnie z EN13445: 2014 Numer 5: 2018 + A5 rozdział 17. Cykle obciążenia cieplnego i ciśnienia mogą działać niezależnie lub cykle obciążenia mogą występować jednocześnie. Uwzględniono również wytyczne dotyczące zaniedbywania dodatkowych cykli termicznych w zmęczeniu zgodnie z załącznikiem U (Annex U). Ponadto, w przypadku, gdy ciśnienie jest stałe podczas cykli obciążenia cieplnego, wpływ zapadania można również określić w nowym załączniku U.

Visual Vessel Design – dowiedz się więcej

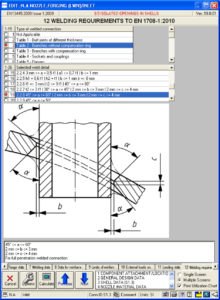

W nowej wersji programu dodano wymagania spawalnicze EN1708-1 dla elementów ciśnieniowych. Ta norma obejmuje wiele szkiców i towarzyszące im wymagania przy spawaniu. Każda główna kategoria (powłoki, odnogi, kołnierze itp.) zawiera wiele różnych szkiców rozwiązań spawalniczych. Powyższy przykład pokazuje wybór dla kołnierza kategorii głównej, a szkic 5.1.6 przedstawia jedną opcję wymagań spawania dla poślizgu na kołnierzu. Moduł EN1708 może działać jako oddzielna aplikacja lub zostać włączony do projektu zbiorników EN13445.

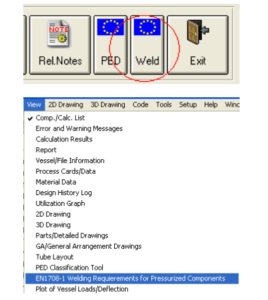

Aby uruchomić tą funkcjonalność VVD jako oddzielną aplikację, kliknij polecenie „Spoina” z ekranu startowego lub wybierz EN1708 z rozwijanego menu „Widok”:

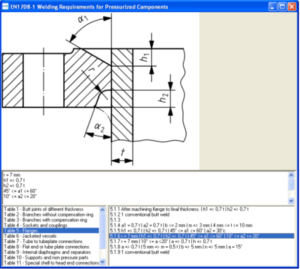

Alternatywnie można zastosować nową normę EN1708 podczas projektowania zbiorników zgodnie z normą EN13445. Zostanie wyświetlone nowe okno wprowadzania informacji o spawach. Wymagania dotyczące spawania zostaną również uwzględnione w raporcie z projektu. Użytkownik może również dodawać komentarze i dodatkowe informacje dotyczące konkretnych wymagań przy spawaniu.

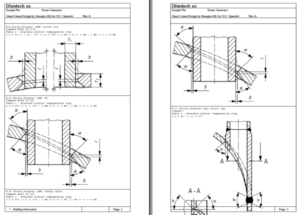

Podsumowanie informacji o spawach może być również umieszczone w raporcie, nowa opcja raportu została dodana do listy wyboru

Wzmocnienie króćców dla króćców znajdujących się w pobliżu rejonu przegięcia w wypukłych dennicach umożliwia teraz uwzględnienie w obliczeniach pełnej długości Is bez redukcji, pod warunkiem, że koniec jest zgodny z sekcją 7.7, ref. sekcja EN13445-3: 2014 Numer 5, sekcja 9.7.2.4. Dodano obliczenia prostokątnych, eliptycznych lub obrotowych płaskich końców (przykręcanych lub spawanych) i pierścieniowych płaskich płytek zgodnie z EN13445-3 Rozdział 10.7.2. Zaktualizowano niektóre odniesienia do równania EN13445-3. Dodano obliczenie maksymalnej siły rozciągającej i ściskającej dla poprzecznych wzmocnień / usztywnień przy projektowaniu nóg w pionowych zbiornikach. Dodano EN13445-3 Sekcja 8.5.1.2 Tolerancja dokładności dla powłok cylindrycznych o zbyt dużej grubości. Dla danej grubości powłoki VVD obliczy maksymalną granicę kołowej tolerancji dla cylindrycznej powłoki. Dodano nową opcję, aby uwzględnić zwiększoną granicę kołowej tolerancji (określony przez użytkownika).

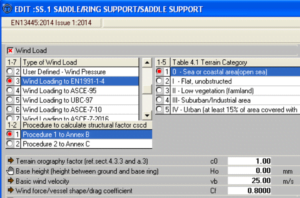

Dodano sprawdzanie wymaganej minimalnej długości prostego kołnierza wypukłego wg EN13445-4 Tabela 5.4-3. Dodano nowe opcje obliczania obciążeń wiatrem w zbiornikach poziomych zgodnie z poniższymi normami:

• Obciążenie wiatrem wg EN1991-1-4
• Obciążenie wiatrem wg ASCE-95
• Obciążenie wiatrem wg UBC-97
• Obciążenie wiatrem wg ASCE-7-10
• Obciążenie wiatrem wg CE-7-2016

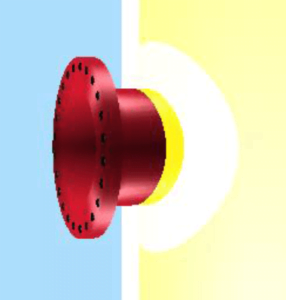

Dodano nową funkcję, dzięki której izolacja zbiornika zostanie narysowana jako przezroczysta na rysunku 3D. Umożliwi to użytkownikowi zidentyfikowanie elementów, które normalnie są ukryte wewnątrz izolacji, tj. np. podkładki wzmacniającej dla króćca.

Dodano nową opcję umożliwiającą eksportowanie rysunku 3D do innych systemów CAD z wykorzystaniem formatu pliku DXF. To nowe polecenie jest dostępne w rozwijanym menu „Akcja”.

POPRAWKI

• Naprawiono problem podczas sprawdzania rozłożenia podłużnych połączeń spawanych wg sekcji EN13445-4, sekcja 6.2, ostrzeżenie nie było wydawane, gdy kątowe wzdłużne miejsca spawania były ustawione na zero dla wszystkich spoin.
• Naprawiono problem związany z otworami znajdującymi się w rejonie zakończeń wypukłych do AD2000 Sekcja B3, w niektórych przypadkach wyświetlane było nieprawidłowe ostrzeżenie.
• Naprawiono problem związany ze stosowaniem niektórych austenitycznych materiałów stalowych ASME w projektach EN13445 dla cylindrycznych powłok poddanych ciśnieniu zewnętrznemu. VVD może w niektórych przypadkach konserwatywnie stosować dodatkowy współczynnik bezpieczeństwa 1,3, aby w przybliżeniu uzyskać wartości Rp0,2 z równania Rp0,2 = Rp1.0 / 1.3, w sekcji 8.4.3.
• Naprawiono problem związany z biblioteką materiałów ASME. W niektórych przypadkach przy wyborze materiałów aluminiowych z tabeli 1B wartość gęstości została niepoprawnie określona jako 7,85.
• Naprawiono problem związany z ASME VIII Div.1 UW-16 (d), nieprawidłowe ostrzeżenie mogło w niektórych przypadkach być wyświetlane w związku z minimalną wymaganą spoiną pachwinową.
• Naprawiono problem związany z obliczaniem ścieżek wytrzymałości spoiny do ASME VIII Div.1 UG-41.1 dla dysz znajdujących się w ślepych kołnierzach.
• Naprawiono problem związany z obliczaniem obszaru zbrojenia na małym końcu stożka do ASME VIII Div.1 Dodatek 1-5 (e), wynik mógłby w niektórych przypadkach stać się zbyt konserwatywny.
• Naprawiono problem związany z opcją raportu „Zestawienie materiałów”, jeśli standardowy kołnierz został dołączony do ślepego kołnierza, ślepy kołnierz nie został uwzględniony w zestawieniu materiałów.
• Naprawiono problem związany z biblioteką materiałów BSI, wartość dla modułu E mogła w niektórych przypadkach być zbyt niska.
• Naprawiono błąd związany z sekcją 8.1.3 AD2000, przejście od półkulistej czaszy/dennicy do cylindrycznej powłoki, w niektórych przypadkach wyniki mogły stać się zbyt konserwatywne.
